随着国内外技术交流的日益频繁,许多国外的技术图样和技术信息进入我国企业,但是由于世界各国存在米制和英寸之差,给工作带来了困难和障碍,其中各国在机械上所采用的各种各样的螺纹,就是其中的事例之一,现对国外常用的一些螺纹提供识别和转化的办法。

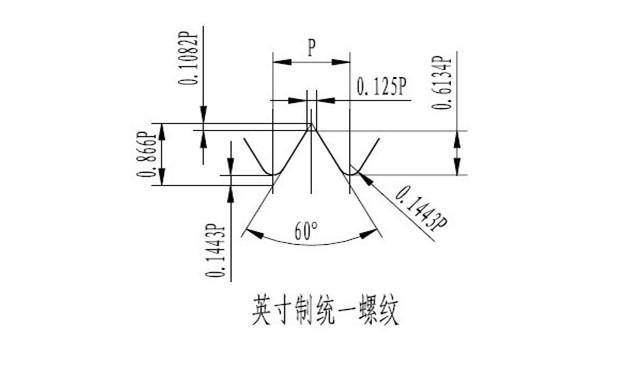

1、英寸制统一螺纹的识别英寸制统一螺纹,在英寸制国家广泛采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系UNFF,外加一个定螺距系列UN。

2、55°圆柱管螺纹的转化
55°圆柱管螺纹,来源于英寸制系列,但米制和英寸制国家均广泛采用,用于输送液体经、气体和安装电线的管接头与管子连接,然而,各国的代号不同,应按下表(对照表)中的国外代号转化为我国代号,现将各国的55°圆柱管螺纹代号列于下表。

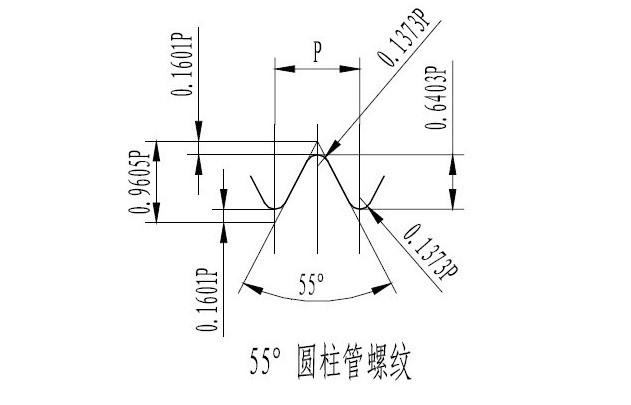

55° 圆柱管螺纹的牙型见下图。

3、55°圆锥管螺纹的转化

55°圆锥管螺纹,是指螺纹的牙型角为55°、螺纹具有1:16的锥度。该系列螺纹在世界上应用广泛,它的代号,各国规定不同,见下表。按下表中的国外代号转化为我国代号。

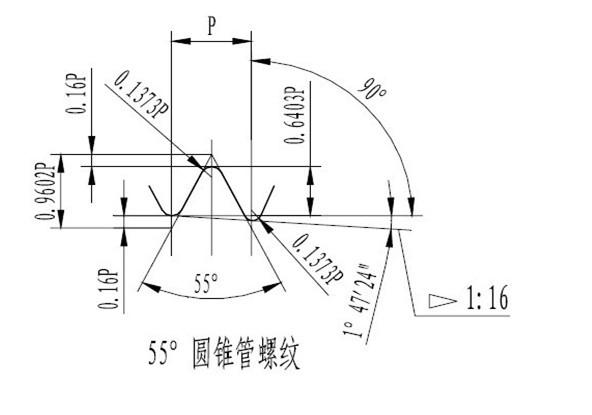

55°圆锥管螺纹的牙型见下图:

4、60°圆锥管螺纹的转化

60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1:16的管螺纹,此系列螺纹在我国机床行业和美国、前苏联应用。它的代号,我国过去规定为K,后来规定为Z,现在改为NPT。螺纹代号对照表见下表。

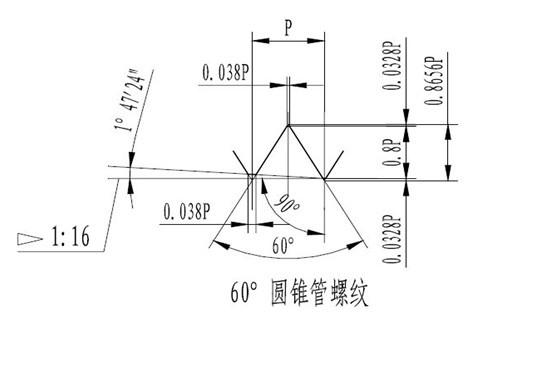

60°圆锥管螺纹的牙型图见下图:

5、55°梯形螺纹的转化

梯形螺纹是指牙型角为30°的米制梯形螺纹。该系列螺纹,国内外比较统一,其代号也相当一

致,螺纹代号见下表。

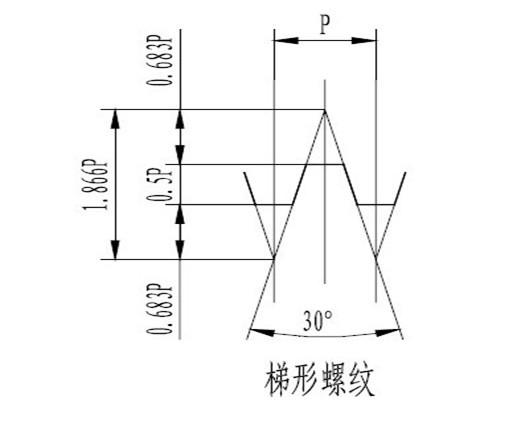

梯形螺纹的牙型见下图:
